Verbrennungsluftsystem DN150mm

Produktinformationen "Verbrennungsluftsystem DN150mm"

Frischluftsystem
Zuluftsystem - Airsystem

Das ideale Set für den Anschluss der externen Frischluftzufuhr bei Kaminöfen / Holzöfen / Schwedenöfen mit Frischluftanschluss bei raumluftunterstützender Betriebsweise oder für Raumluftunabhängiger Betriebsweise. Bitte beachten Sie, dass bei einigen Kaminofen - Modellen der Frischluftstutzen / Anschlussstutzen für die Nutzung der externen Luftzufuhr, als Zubehör bestellt werden muss. Kaminofen - Modelle der Hersteller Haas+Sohn und Novaline sind werksseitig bereits mit einem Anschlussstutzen für die externe Luftzufuhr ausgestattet. Kaminöfen der Hersteller Justus und Oranier bieten den Anschlussstutzen für die externe Luftzufuhr als optionales Zubehör an.

Set mit Drosselklappe
- für externe Zuluft
- für externe Frischluft
- für externe Verbrennungsluft
Für Frischluftstutzen DN150

Montageschema Externe Frischluftzufuhr:



Das Verbrennungs-Frischluftsystem besteht aus:
(von rechts nach links der Abbildung "Montageschema")

1 Stück Aluflexschlauch DN150, maximal Länge=1000mm
2 Stück Metall - Schlauchschellen bis maximal DN150 (nicht abgebildet)
1 Stück Drosselklappe aus Edelstahl, Ø 149,5mm, Länge=130mm
   Wandrosette integriert, Anschlag bei vollständiger Öffnung, Klappe mit Dichtung,
   Markierung der Hebelstellung: Open (offen) und close (geschlossen)
1 Stück Edelstahl - Rohr (kürzbar) Länge=500mm
1 Stück Lüftungsgitter / Aussenluftgitter mit Insektenschutzgitter aus Kunststoff
   (optional Aussenluftgitter in Farbe weiß oder braun, Ausführung bitte auswählen)

Fotos:

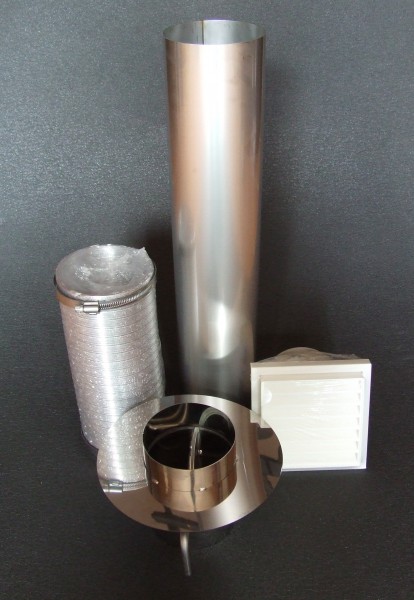

Bild 1 - Darstellung der enthaltenen Einzelteile des Frischluft-Sets / Zuluftsystems

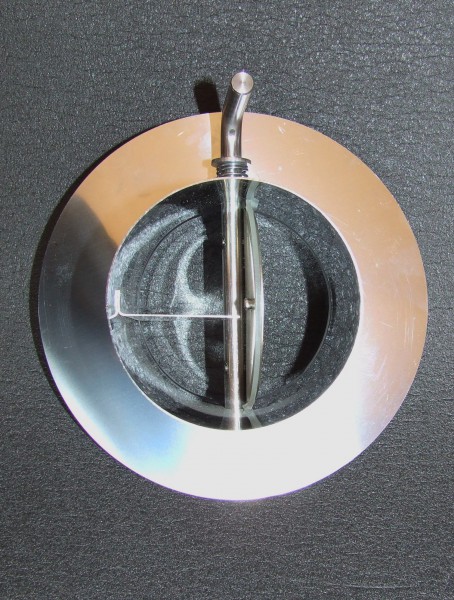

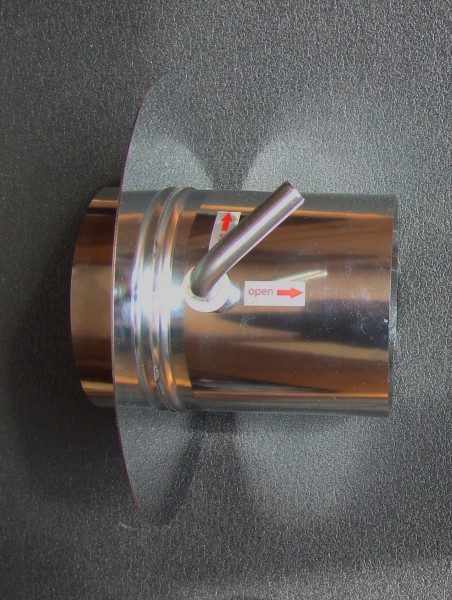

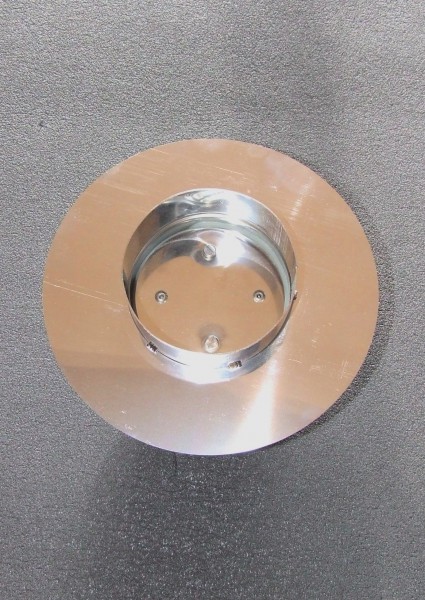

Bilder 2-4 - Detailbilder der Drosselklappe
